Размер колеса для тележки (внешний диаметр ролика, диаметр катка) определяется четырьмя параметрами: диаметром колеса , шириной протектора, длиной ступицы и диаметром отверстия под ось. Стандартный ряд диаметров для промышленных тележек: 75, 100, 125, 150, 160 и 200 мм — наиболее распространены 125 и 160 мм. Чем больше диаметр, тем легче преодолевать пороги и выше допустимая нагрузка на опору. Перед покупкой замените все четыре параметра старого колеса — это займёт 3–5 минут и исключит ошибку при подборе замены. Эта статья — практический гайд: как измерить сломанное колесо, как читать размерные таблицы и как рассчитать нужную грузоподъёмность. Если вы ещё не определились с типом и материалом протектора — сначала прочитайте статью о типах колёс по области применения. Общий алгоритм выбора под конкретную тележку описан в разделе «Как выбрать колесо: пошаговый алгоритм».

Какие размеры определяют колесо для тележки

Четыре габаритных параметра — минимальный набор для точного подбора замены. Каждый влияет на совместимость с конкретной колёсной вилкой и осью.

Диаметр колеса (D) — главный параметр

Диаметр определяет высоту тележки, способность преодолевать пороги и пятно контакта с полом. Правило порога: колесо уверенно преодолевает неровность высотой до 1/5 своего диаметра. Порог 20 мм — нужен диаметр не менее 100 мм; порог 40 мм — не менее 200 мм. Больший диаметр снижает сопротивление качению и нагрузку на подшипник при той же массе груза. Никогда не ставьте колесо меньшего диаметра, чем было на тележке: платформа опустится, тележка может не войти под паллет или конвейер.

Ширина колеса (B) — ширина протектора

Ширина протектора влияет на давление на пол (кг/см²): чем шире колесо, тем ниже давление и меньше риск вмятин на ценных покрытиях. Ширина должна соответствовать внутренней ширине вилки с зазором 1–2 мм с каждой стороны. Типовые соотношения для промышленных колёс:

Ø100 мм → ширина 32–50 мм
Ø125 мм → ширина 37–45 мм
Ø160 мм → ширина 45–55 мм
Ø200 мм → ширина 50–65 мм

Диаметр ступицы (d) — посадочный размер под ось

Это самый критичный параметр при замене. Разница в 0,5 мм означает, что колесо не сядет на ось или будет болтаться с люфтом. Стандартные диаметры осей: 8 мм (лёгкие аппаратные, нагрузка до 70 кг), 10 мм (70–150 кг), 12 мм (150–400 кг), 16–20 мм (400–1 200 кг). Мебельный штырь — Ø11 мм × 22 мм (стандарт ~95% офисных кресел).

Длина ступицы (H) — расстояние между щёками вилки

Длина ступицы — это расстояние между внутренними торцами колеса вдоль оси. Она должна совпадать с внутренней шириной вилки с точностью ±1 мм. Колесо с короткой ступицей болтается в вилке — ускоренный износ оси и подшипника. Колесо с длинной ступицей не входит в вилку. Типичные значения для промышленных колёс: 35–65 мм. Четыре параметра колеса для тележки: D — диаметр, B — ширина протектора, H — длина ступицы, d — диаметр отверстия под ось.

Как измерить старое колесо — пошаговая инструкция

Понадобятся штангенциркуль (точность ±0,1 мм — обязателен для ступицы) и линейка или рулетка (для наружного диаметра достаточно точности ±2 мм). Снимите колесо с тележки перед измерением. Шаг 1. Диаметр колеса (D). Приложите линейку через центральную точку колеса — от края протектора до противоположного края. Если колесо изношено, диаметр может быть на 5–15 мм меньше номинального. Измерьте и добавьте 5–10 мм запаса, затем округлите до ближайшего значения стандартного ряда: 75, 100, 125, 150, 160, 200 мм. Шаг 2. Ширина колеса (B). Измерьте расстояние между боковыми поверхностями протектора (резины или полиуретана). Не путайте с общей шириной опоры вместе с вилкой — нужна именно ширина колеса. Шаг 3. Диаметр ступицы (d). Штангенциркулем измерьте внутреннее отверстие ступицы по наименьшему значению (отверстие под ось). Это самый критичный размер. Запишите с точностью до 0,5 мм. Шаг 4. Длина ступицы (H). Вставьте карандаш или стержень в ступицу, отметьте края маркером и измерьте расстояние между метками. Альтернатива — штангенциркуль с глубиномером. Шаг 5. Тип и размеры крепления. Если площадочное: измерьте расстояние между центрами болтов по двум осям (например, 60 × 80 мм). Указывайте именно межосевые расстояния, а не размер пластины — это разные вещи. Если штыревое: диаметр и шаг резьбы (M8, M10, M12) или длину гладкого штыря. Шаг 6. Тип подшипника (при необходимости). Запишите маркировку с корпуса подшипника, если она видна. Самый распространённый в лёгких промышленных и аппаратных колёсах — подшипник 608 (размеры 8×22×7 мм по ISO). При замене рекомендуется менять подшипник одновременно с колесом, если эксплуатация длится более 2 лет или ощущается люфт оси. Запишите все параметры в формате D × B / H × d . Пример: 160 × 50 / 55 × 12 — это колесо диаметром 160 мм, шириной 50 мм, длиной ступицы 55 мм, под ось 12 мм.

Что делать, если колесо сильно изношено

У сильно изношенного колеса протектор стёрт — диаметр занижен на 10–20 мм от номинала. В этом случае ориентируйтесь на диаметр ступицы и тип крепления: они не изнашиваются. По ступице и виду кронштейна можно восстановить класс нагрузки и исходный типоразмер. Если ничего не помогает — снимите одно колесо целиком с кронштейном и привезите как образец.

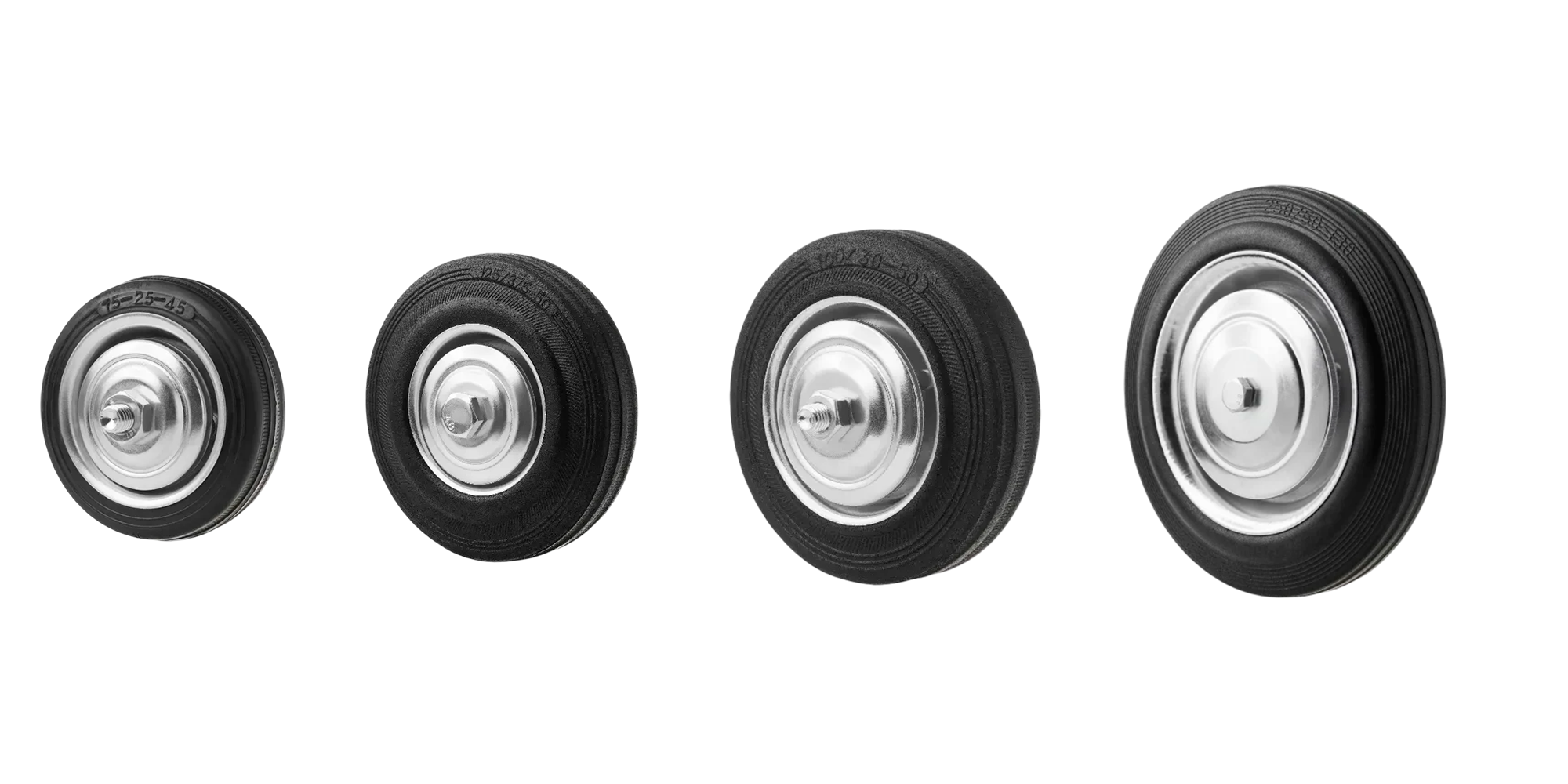

Стандартные размеры колёс для промышленных тележек

Стандартный метрический ряд наружных диаметров, применяемый большинством российских и европейских производителей: 50 — 75 — 80 — 100 — 125 — 150 — 160 — 200 — 250 мм. Наиболее распространены в складском и производственном оборудовании диаметры 100, 125, 160 и 200 мм.

Стандартный диаметральный ряд: нагрузка и применение (PU-колёса на роликовом подшипнике, скорость < 4 км/ч)

Диаметр (D)	Типовая ширина (B)	Нагрузка — PU	Нагрузка — PA6	Рекомендуемые тележки
50 мм	20–28 мм	до 60 кг	—	Медицинские тележки, офисная мебель
75 мм	25–35 мм	до 100 кг	до 150 кг	Аппаратные тележки, стеллажи, торговые залы
100 мм	30–40 мм	до 200 кг	до 300 кг	Складские тележки лёгкие, магазинные тележки
125 мм	37–50 мм	до 300 кг	до 400 кг	Складские платформенные, производственные
160 мм	45–55 мм	до 400 кг	до 600 кг	Грузовые платформенные, тележки для паллет
200 мм	50–65 мм	до 700 кг	до 1 000 кг	Большегрузные тележки, тяжёлое оборудование
250 мм	80–100 мм	до 350 кг (пневм.)	до 1 000 кг	Уличные тачки, строительные тележки

Нагрузки ориентировочные. Точные значения — по паспорту конкретного изделия производителя.

Почему размеры рохли отличаются от платформенной тележки

Гидравлическая тележка (рохля) имеет два принципиально разных колеса. Ведущее рулевое колесо под гидроузлом: Ø180–200 мм, широкий протектор из PU или PA6. Подвилочные тандемные ролики: Ø80–82 мм, узкие, в жёстком металлическом корпусе. Ролики не взаимозаменяемы с обычными промышленными колёсами — у них специфичная ось и корпус под гидравлическую вилку. При замене указывайте модель рохли.

Как выбрать размер при замене — правила подбора

Правило 1: диаметр — не меньше исходного

Уменьшение диаметра опускает платформу тележки: разница диаметров / 2 = опускание платформы. Замена Ø160 на Ø125 опустит платформу примерно на 17–18 мм. Это может нарушить стыковку с конвейерами, паллетными стойками и весовыми платформами. Если нужно установить колесо большего диаметра — убедитесь, что конструкция вилки и габариты проёма позволяют это.

Правило 2: ширина — по ширине вилки с зазором 1–2 мм

Колесо должно свободно вращаться в вилке, но без бокового люфта. Оптимальный зазор между боковой поверхностью колеса и щекой вилки — 0,5–1 мм с каждой стороны (итого 1–2 мм). Слишком широкое колесо не войдёт; слишком узкое даст боковое биение и ускоренный износ.

Правило 3: ступица — точный размер под ось

Диаметр ступицы должен соответствовать диаметру оси с допуском H7/h6 (скользящая посадка без люфта). Длина ступицы — по ширине вилки с точностью ±1 мм. Замена подшипника рекомендуется одновременно с заменой колеса, если срок эксплуатации превысил 2 года. Смазывайте подшипник при сборке: консистентная смазка (литол-24, циатим-201). Для тележек в пищевом производстве — только пищевая смазка категории H1 (NSF).

Можно ли ставить колесо большего диаметра?

Можно, если выполняются три условия: вилка допускает больший диаметр (проверьте зазор между колесом и верхней частью вилки), высота платформы не критична для конкретного применения, паспорт тележки не ограничивает максимальный диаметр. Увеличение диаметра облегчает преодоление неровностей и снижает нагрузку на подшипник, но повышает центр тяжести тележки.

Нагрузка в зависимости от диаметра — расчёт

Грузоподъёмность одного колеса рассчитывается по формуле: Нагрузка на одно колесо = (Масса груза + Масса тележки) × S / N Где S — коэффициент запаса: 1,25 (ровный пол без порогов), 1,4 (стандартный склад со стыками), 1,7 (неровный пол, пандусы, пороги выше 5 мм). N — количество колёс (обычно 4). Пример: тележка 50 кг, груз 500 кг, стандартный склад с небольшими порогами: (500 + 50) × 1,4 / 4 = 192,5 кг на одно колесо → выбираем колесо с грузоподъёмностью не менее 200 кг. По таблице выше: PU-колесо Ø125 мм (до 300 кг) с запасом подходит.

Таблица нагрузок: диаметр и материал

Максимальная нагрузка на одну колёсную опору по диаметру и материалу (по данным промышленных каталогов)

Диаметр	Резина	Полиуретан (PU)	Полиамид (PA6)	Чугун
Ø125 мм	до 100 кг	до 300 кг	до 400 кг	до 600 кг
Ø160 мм	до 200 кг	до 400 кг	до 600 кг	до 900 кг
Ø200 мм	до 300 кг	до 700 кг	до 1 000 кг	до 1 500 кг

Данные — для скорости движения менее 4 км/ч на ровном полу. При использовании на пандусах, порогах или при скоростях свыше 4 км/ч применяйте повышенный коэффициент запаса S = 1,7.

Типы крепления и их размеры

Крепление колёсной опоры к раме тележки выполняется тремя способами. Тип крепления — второй по важности параметр после диаметра.

Площадочное крепление (верхняя пластина)

Наиболее распространённый тип для промышленных тележек. Пластина с 4 болтовыми отверстиями крепится к нижней плоскости рамы. При заказе указывайте расстояние между центрами болтов по двум осям — это болтовой шаблон (межосевое расстояние), а не размер пластины.

Стандартные размеры площадочного крепления

Класс нагрузки	Размер пластины	Болтовой шаблон	Диаметр колеса	Нагрузка	Крепёж
Лёгкий	60 × 60 мм	40 × 40 мм	Ø50–75 мм	до 80 кг	M6
Средний	100 × 80 мм	60 × 80 мм	Ø100–125 мм	80–200 кг	M8, момент 15–20 Нм
Тяжёлый	135 × 110 мм	100 × 80 мм	Ø160–200 мм	200–600 кг	M10, момент 25–35 Нм
Сверхтяжёлый	160 × 130 мм	120 × 100 мм	Ø200–250 мм	600–1 200 кг	M12

Штыревое крепление

Штырь вставляется в отверстие рамы или трубы. Бывает резьбовым (завинчивается гайкой) и гладким (фрикционный штырь с пружинной фиксацией). Гладкий фрикционный штырь Ø11 мм × 22 мм — стандарт для офисных кресел (~95% моделей). Промышленный гладкий штырь — Ø25 мм × 37 мм.

Стандартные размеры штыревого крепления

Тип штыря	Диаметр × Длина	Нагрузка	Применение
Резьбовой M8	8 × 25–40 мм	до 70 кг	Аппаратные тележки, мебель
Резьбовой M10	10 × 30–40 мм	до 100 кг	Аппаратные тележки
Резьбовой M12	12 × 40–50 мм	до 150 кг	Промышленные тележки, стеллажи
Гладкий (мебель)	Ø11 × 22 мм	до 60 кг	Офисные кресла (~95% моделей)
Гладкий (промышл.)	Ø25 × 37 мм	до 200 кг	Промышленные тележки

Типовые размеры для распространённых применений

Складская платформенная тележка

Суммарная нагрузка 300–500 кг — стандартный класс. Расчётная нагрузка на одну опору при S = 1,4: (450 × 1,4) / 4 = 157,5 кг. Рекомендуемый диаметр — Ø125–160 мм, PU-протектор. Площадочное крепление с болтовым шаблоном 60×80 или 100×80 мм в зависимости от конструкции рамы. Конфигурация: 2 поворотных + 2 неповоротных (схема 2+2), одно поворотное с тормозом.

Гидравлическая тележка (рохля)

Ведущее колесо: Ø200 мм, PU или PA6, специальная ось под гидроузел. Подвилочные ролики: Ø80–82 мм, тандемные, посадочный диаметр оси 20–25 мм. При замене роликов рохли обязательно сверяйтесь с моделью тележки — посадочные размеры могут различаться у разных производителей.

Тележка для торгового зала и супермаркета

Нагрузка 50–150 кг. Диаметр Ø75–100 мм, мягкий PU или TPR (термопластичная резина), шарикоподшипник. Крепление — площадочное (болтовой шаблон 40×40 или 60×80 мм) или штыревое M8. Бесшумность и отсутствие следов на плиточном покрытии — ключевые требования.

Производственная (цеховая) тележка

Нагрузка 500–1 000 кг и выше. Диаметр Ø160–200 мм, PA6 или чугун в зависимости от температуры. Площадочное крепление с болтовым шаблоном 100×80 или 120×100 мм. Роликовый подшипник. При работе на пороге или трапах — подшипник скольжения вместо роликового.

Хозяйственная тачка и садовая тележка

Нагрузка 100–300 кг. Диаметр Ø200–250 мм. Пневматическое колесо с давлением 2,0–2,5 бар или цельнолитое (не прокалывается). Подшипник скольжения — устойчивее к грязи и влаге. Ось — гладкая, диаметр 16–20 мм.

Как сделать заказ, зная только размер

Достаточно шести позиций для точного заказа без ошибок: Диаметр колеса D (мм) — например, 160 мм. Ширина колеса B (мм) — например, 50 мм. Длина ступицы H (мм) — например, 55 мм. Диаметр оси d (мм) — например, 12 мм. Тип крепления — площадочное 100×80 мм / болтовой шаблон 60×80 мм, штырь M10 и т.д. Нагрузка на одну опору (кг) — рассчитанная по формуле с коэффициентом запаса. Если не знаете материал — укажите сценарий применения: тип пола, температуру, наличие химии. Специалисты a550.ru подберут оптимальный вариант.

Часто задаваемые вопросы о размерах колёс для тележек

Как узнать размер колеса для тележки?

Снимите колесо и измерьте четыре параметра: (1) внешний диаметр D — линейкой через центр; (2) ширину протектора B; (3) диаметр отверстия под ось d — штангенциркулем; (4) длину ступицы H — стержнем с отметками. Запишите в формате D × B / H × d, например 160 × 50 / 55 × 12. Если колесо не снимается — замерьте диаметр линейкой по тени на полу.

Какой диаметр колеса выбрать для складской тележки?

Для лёгких складских тележек до 200 кг суммарно — диаметр Ø100 мм. Для стандартных платформенных тележек 300–500 кг — Ø125–160 мм. Для тяжёлых тележек 500–1 000 кг — Ø160–200 мм. Если пол имеет стыки или пороги выше 20 мм — берите диаметр не менее Ø160 мм.

Что такое длина ступицы у колеса?

Длина ступицы — расстояние между внутренними торцами колеса вдоль оси, то есть ширина посадочного места под ось. Должна соответствовать внутренней ширине вилки с точностью ±1 мм. Короткая ступица — боковой люфт и быстрый износ. Длинная — колесо не входит в вилку. Типичные значения для промышленных колёс: 35–65 мм.

Влияет ли размер колеса на высоту платформы тележки?

Да, напрямую. Высота платформы = высота корпуса вилки + диаметр колеса. Замена Ø160 мм на Ø125 мм опускает платформу на 17–18 мм (разница радиусов). Это важно при стыковке с конвейерами, весовыми платформами и при эргономике рабочего места оператора.

Можно ли поставить колёса большего диаметра на тележку?

Можно, если конструкция вилки позволяет увеличенный диаметр и паспорт тележки не ограничивает максимальный размер. Больший диаметр повышает платформу, облегчает преодоление порогов и снижает нагрузку на подшипник. Минус — смещение центра тяжести выше и снижение устойчивости при боковых нагрузках.

Какой диаметр оси самый распространённый для промышленных колёс?

Самые распространённые диаметры осей: 10 мм (нагрузка 70–150 кг), 12 мм (150–400 кг), 16–20 мм (400–1 200 кг). Для офисных кресел и мебели — гладкий штырь Ø11 мм × 22 мм (стандарт ~95% моделей). Для рохлей — ось подвилочных роликов 20–25 мм.

Как рассчитать нагрузку на одно колесо тележки?

Формула: (Масса груза + Масса тележки) × S / N, где S — коэффициент запаса (1,25 для ровного пола, 1,4 для стандартного склада, 1,7 для неровного пола и пандусов), N — количество колёс. Пример: груз 400 кг + тележка 50 кг, стандартный склад, 4 колеса: (450 × 1,4) / 4 = 157,5 кг. Берите колесо с грузоподъёмностью не ниже 160 кг. Перед эксплуатацией оборудования изучите инструкцию производителя.

Размеры колёс для тележек: как измерить и выбрать
